Bonnettes anti-vent PIANO
2012 Sortie de la PIANO
Bonnette anti-vent pour microphones semi-canons
Historiquement, la PIANO est la deuxième protection anti-vent à cage suspendue de CINELA, après la ZEPHYX.
La PIANO a été mise au point pour répondre au besoin de protections anti-vent et antivibratoire pour les microphones de type semi-canon.
En version Mono, elle est particulièrement adaptée aux Schoeps CMIT, Super CMIT, Sennheiser MKH60, MKH416, Neumann KMR81 et tout autre microphone de longueur maximale 28cm.
La PIANO se propose également dans des versions MS, Double MS ou même totalement dédiées à certains microphones spécifiques et volumineux (ambisoniques, large membrane, etc…).
Contrairement à la ZEPHYX, la cage de la PIANO n’est pas démontable. Ce choix de conception permet de privilégier la suspension de cage, de gagner en simplicité, en légèreté et en aération acoustique. Il en résulte la bonnette la plus légère du marché pour un gabarit équivalent.
En savoir plus
Bonnettes anti-vent PIANO
Par principe les modules de suspension de la PIANO sont interchangeables et offrent un choix de positionnement par une simple molette. Le connecteur XLRF détachable est tenu par une simple sangle.
-

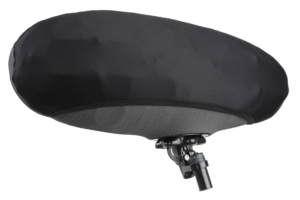

- Protection primaire à forte transparence acoustique (Tissu 3D: Idem Zephyx, inchangé depuis 2007)
-
- Comparaison de taille entre la PIANO et la PIANISSIMO
Les modules de suspension à isolateurs croisés, basés sur les berceaux n°5 et 6, sont adaptés à l’usage de microphones de type CMIT, SuperCMIT, MKH60, CS3e, MKH416, KMR81… Par volonté de compatibilité, les modules de suspension à isolateurs elliptiques, basés sur les berceaux n°7, 8 et 9, normalement prévus pour les gammes E-OSIX et PIANISSIMO, sont adaptables à la PIANO. Ceci permet un usage occasionnel de microphones plus courts et/ou différents. Pour tout autre microphone particulier ou différent, nous proposons également des modules de suspension sur-mesure et dédiés (étude préalable).
La cage ovoïde est à section légèrement elliptique, ce qui est favorable au bon comportement acoustique (adoucissement des modes propres résiduels) et à la réduction du bruit de vent lors des mouvements latéraux.
Toutes les bonnettes PIANO en version Mono sont équipées d’une rotule simple axe de rotation dont l’embase est compatible avec la plupart des émetteurs de type PLUG-ON. L’embase de la rotule simple axe (référence PIA-SW-BASE) est associée à la crosse PIA-HILT1 reliant la croix interne à l’embase de rotule.
Pour les bonnettes en version MS ou DMS, il existe une option avec rotule double axe (Références: PIA-2D-xxx, PIA-3D-xxx) Le double axe donne la possibilité de respecter l’horizontalité de l’axe stéréophonique G/D, tout en permettant à l’opérateur de percher de côté si nécessaire.
Câblage standard de sortie:
- la version mono est en sortie XLR3 mâle (1: masse 2,3: +/- M)
- la version stéréo MS est en sortie XLR5 mâle (1: masse 2,3: +/- M 4,5: +/- S)
- la version DMS est en sortie XLR7 mâle (1: masse 2,3: +/- M 4,5: +/- S 6,7: +/- R)
Pour un usage en mono d’une PIANO MS ou DMS, le connecteur de sortie (XLR5 ou XLR7) doit être partagé et seul l’épanoui entre la bonnette et l’enregistreur permet de récupérer la voie 1 (M). Câblage interne :
- en Mono, en version standard, le câble est direct XLR3F vers XLR3M.
- en MS ou DMS, en version standard, les câbles de sortie des microphones Side et Rear sont démontables car connectés à une ou deux embases Binder fixées à la croix interne. Le câble du microphone Mid est directement relié à un petit circuit imprimé qui connecte les trois microphones M, S et R vers un câble unique de sortie se terminant soit en XLR5M, soit en XLR7M.
- Autres (non standard): le câblage dépend des microphones et peut se décliner sur mesure (RSM191, BP4029, Ambeo, etc…)
Références principales :
- PIA-1 : Bonnette PIANO mono
- PIA-2S : Bonnette PIANO stéréo MS, simple axe de rotation
- PIA-2D : Bonnette PIANO stéréo MS, double axe.de rotation
- PIA-3S Bonnette PIANO stéréo double MS, simple axe de rotation
- PIA-3D : Bonnette PIANO stéréo double MS, double axe de rotation
Lors de l’achat, quelle que soit la version de PIANO choisie, il est indispensable de préciser les références exactes du ou des microphones, et le choix de la fourrure (Poils: courts ou longs, Coloris: Noir, Gris ou Noir/Gris).
La PIANO Mono peut évoluer en PIANO stéréo MS ou DMS (PIA-2S/D ou PIA-3S/D) La modification nécessite un démontage complet de la cage. L’upgrade inclut une nouvelle croix interne et tous les éléments nécessaires (module de suspension, câblages, clips de fixation) en fonction de la nouvelle configuration demandée (sur demande de faisabilité préalable)
Par principe, sa cage incassable présente une certaine souplesse. Elle est donc déformable (écrasements, stockage) mais peut facilement être remise en forme au besoin, sans crainte. Détail d’alignement entre les deux parties de la cage (amortisseur de résonances). Au besoin, n’hésitez surtout pas à détordre la matière aussi fortement que nécessaire afin de retrouver l’alignement initial !
Nota bene: le joint torique n’est pas prévu pour être utilisé comme “fermoir” entre les deux parties de la cage !
Adaptation aux émetteurs. L’embase de rotule PIA-SW-BASE équipe la PIANO en version simple axe de rotation. Son entraxe est généralement suffisant pour la fixation de la plupart des émetteurs de type “Plug On”. Concernant l’usage des émetteurs numériques, nous proposons une option de câblage à protection renforcée. Il suffit de commander la référence complémentaire “RF-OPT” qui n’est pas un article en soi, mais qui indique une constitution particulière du câble:
- Fiches XLR totalement métalliques (capot usinés)
- Câble blindé tressé et huilé (suppression des bruits de friction)
- Filtre (inductances) en série dans le signal.
Câble de PIANO mono en version “RF-OPT”, avec son repère ROUGE (gaine thermorétractable ou autre).
Fourrures
Selon l’intensité du vent et des conditions de bruit ambient, il est utile de rajouter une fourrure complémentaire, au-dessus du tissu primaire. Nous proposons deux types de fourrure: Poils courts (SP) et Poils longs (LP). L’efficacité au vent augmente à mesure que la couche protectrice s’épaissit et se densifie, au détriment de la courbe de réponse qui se dégrade naturellement (filtrage des fréquences basses et hautes; perte de directivité dans le bas du spectre).
A découvrir : https://www.youtube.com/watch?v=3Em4RvvTfOs
Coloris possible (selon stock): Noir, Gris ou bicolore Noir/Gris
-
- Exemple de PIA-FUR-SP en Noir/Gris
-
- Exemple de PIA-FUR-LP en Noir
Coque de protection et de transport
La coque PIA-SHELL est en polycarbonate incassable. Elle épouse parfaitement la PIANO équipé de son tissu primaire (sans fourrure). Liste des éléments d’une bonnette PIANO:
- Structure principale (cage + croix interne)
- Module de suspension choisi en fonction du/des microphone(s), Il est indispensable lors de l’achat de préciser le/les microphone(s)
- Rotule simple ou double axe (selon référence)
- Câblage intégré (selon configuration)
- Tissu primaire utilisable seul par faible vent ou en intérieur.
- Fourrure à préciser : SP ou LP, Noir, Gris ou Noir/Gris.
- Coque de protection et de transport, incassable, en polycarbonate transparent
Poids (version mono): 400 g avec module de suspension (sans microphone) et tissu primaire.
Fourrure poils longs : 180 g
Taille moyenne sans fourrure: 40 cm de long, diamètre maximale 16/17 cm (forme ovoïde).
